Ausführungsplanung: Planung bis ins kleinste Detail

Die Architekten von Archify sind darauf spezialisiert, sia-konforme Ausführungspläne zu zeichnen und schaffen Abhilfe.

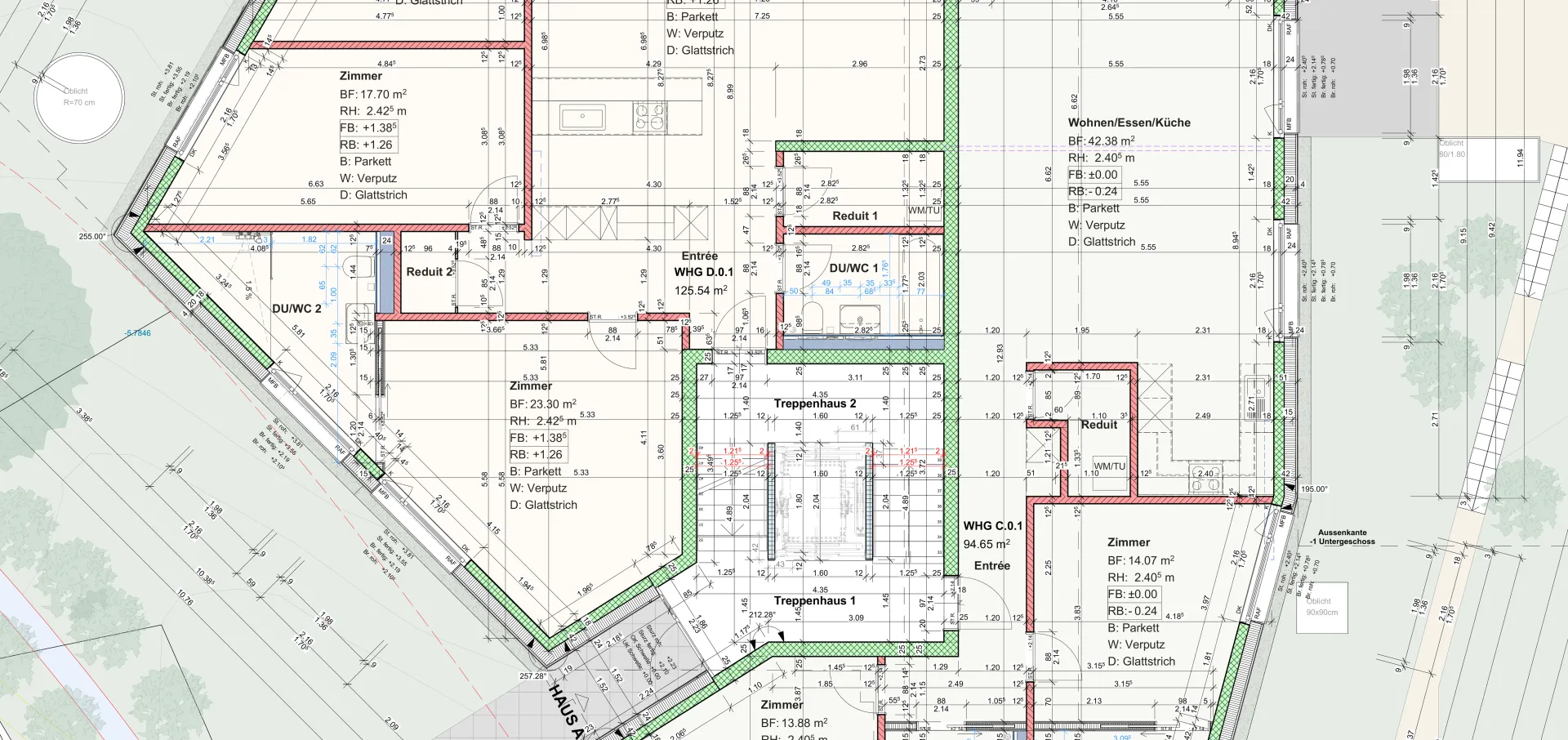

Die Ausführungsplanung ist die vollständige zeichnerische Darstellung des geplanten Bauwerks. Ausführungspläne bilden in Form von Werk- und Detailplänen die Grundlage für die Leistungsbeschreibung und die Bauausführung. Sie enthalten alle detaillierten Angaben, die für die Ausführung erforderlich sind. Mit dem Ausführungsplan muss die vorhandene Planung so umgesetzt werden können, dass sie den schweizerischen Bauvorschriften und den "allgemein anerkannten Regeln der Baukunst" entspricht.

Ausführungsplanung an Archify auslagern

Nach Erteilung der Baubewilligung steht der Realisierung des Objektes und damit der Ausführungsplanung nichts mehr im Wege. Belasten Sie sich nicht mit der Erstellung der Ausführungsplanung, sondern gewinnen Sie Zeit für die erfolgreiche Umsetzung des Projektes oder für die Betreuung bestehender oder potentieller Kunden.

Voraussetzung, damit wir übernehmen können:

◉ Vorhandene Baueingabepläne
◉ Produktwahl und Baubeschrieb
◉ Tragkonstruktionssystem

Gerne erstellen wir für Sie im Hintergrund mit unseren Fachkräften effizient, schnell und professionell Ihre Ausführungspläne für Ihre Handwerker. Beim Zeichnen Ihrer Baupläne mit den Grundrissen, Fassaden, Schnitten und dem Kanalisationsplan (nach Leitungsführung des Kunden) orientieren wir uns anhand eines mitgelieferten Musterprojektes, damit die Ausführungspläne möglichst identisch Ihrem Planlayout angepasst werden können. Als Grundlage benötigen wir von Ihnen die digitalen Baugesuchspläne mit allen Detailangaben.

Haben Sie ein konkretes Projekt im Kopf? Dann lassen Sie uns sprechen!

Eine Frage stellen

Gerne sind wir von Montag bis Freitag von 8 bis 12 und von 13 bis 17 Uhr für ein Erstgespräch für Sie da. Rufen Sie uns einfach unter der Rufnummer 031 311 44 55 an oder senden Sie uns eine E-Mail mit Projektangaben an info@archify.ch. Nachdem Sie uns Ihr Vorhaben geschildert und vorhandene Daten und Pläne übersendet haben, erstellen wir ein kostenloses und verbindliches Festpreis-Angebot. Sowohl die Offerte als auch die Erstberatung sind bei Archify kostenlos.

Was beinhaltet die Ausführungsplanung?

Ein Ausführungsplan ist im Regelfall im Masstab 1:50 angefertigt und eignet sich daher vor allem für die Darstellung von Gebäudeansichten, Draufsichten, waagerechten (Grundrisse) und senkrechten Gebäudeschnitten. In der Regel sind zu diesem Zeitpunkt die beauftragten Handwerker bereits beratend eingebunden und werden vom Architekten koordiniert. Neben den Rohbauelementen, Zusammen mit den Angaben der Fachplaner erstellt der Architekt eine detaillierte Baupläne und Projektbeschriebe. Diese Unterlagen bilden schliesslich die Basis für die Arbeit der Handwerker und Fachfirmen.

F A Grundrisse

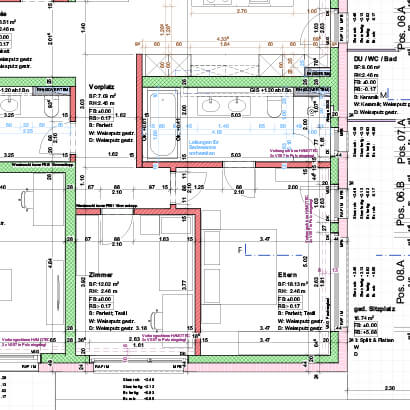

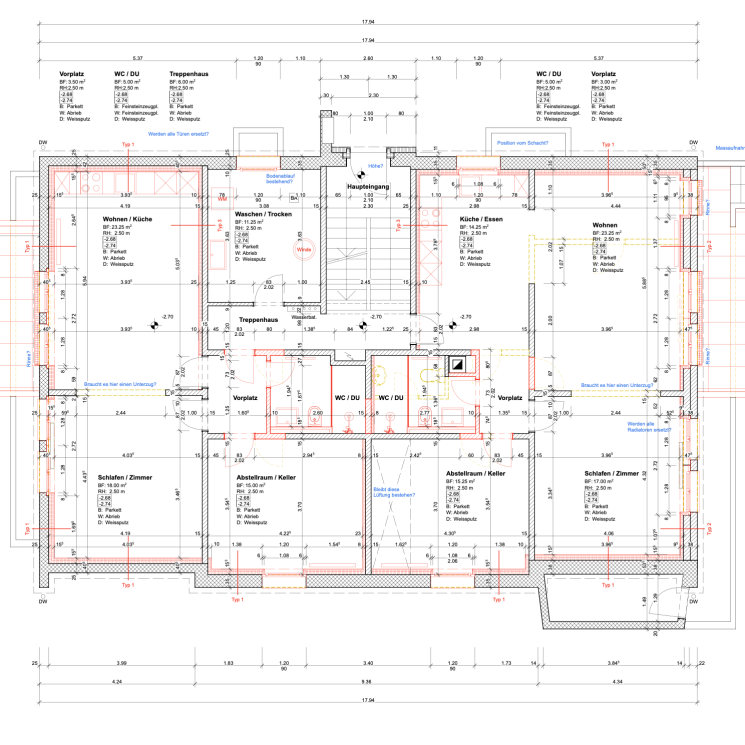

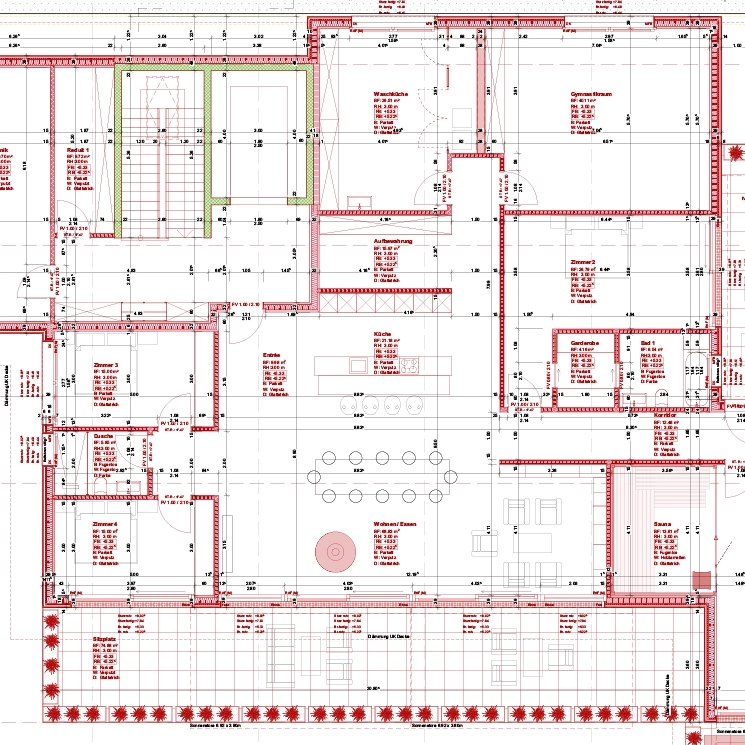

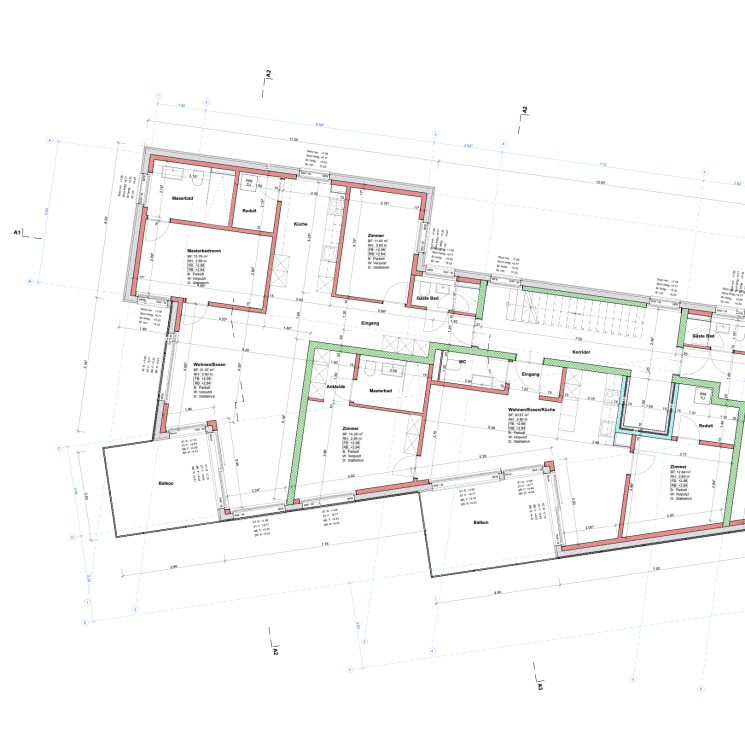

Neben den Rohbauelementen, wie Mauern, Fenster- und Türöffnungen sowie Treppen werden im Grundrissplan auch die festen Installationen, wie Sanitär- und Küchenapparate, Radiatoren und andere feste Einrichtungen eingezeichnet; dies gilt auch für fest eingebaute Möbel, Türzargen und die Richtung der Türbewegung. Hinweise auf Hauptschnittpläne, Fassadenschnitte und Detailpläne von Treppen oder Kaminen werden übersichtlich und konsequent eingetragen. Die einzelnen Räume werden mit Zwecksbestimmung, Höhenkote (roh und fertig) sowie Angaben über die Fertigbeläge von Böden, Wänden und Decken angeschrieben.

F A Schnitte

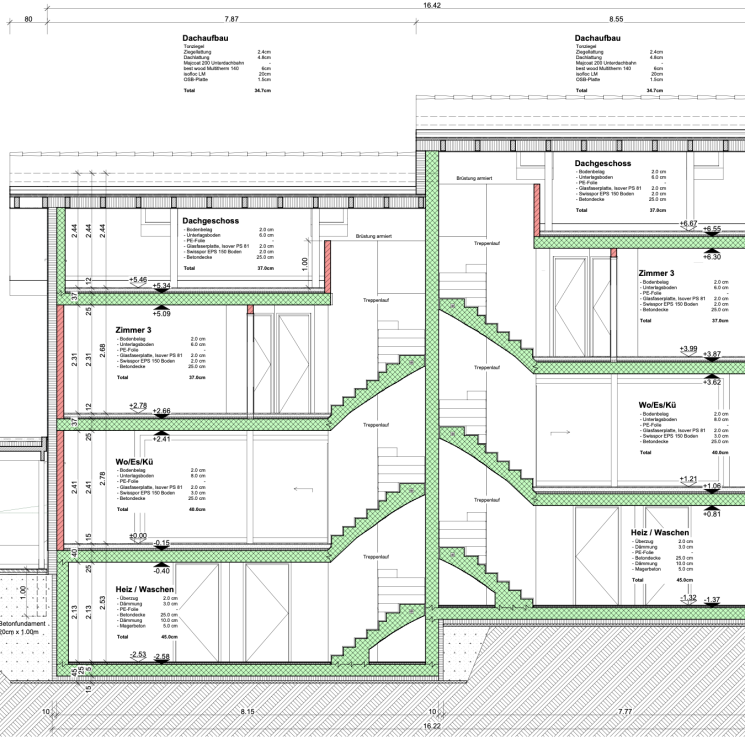

Der Schnitt beschränkt sich im allgemeinen auf den Rohbau und zeigt die Elemente der Konstruktion, wie Wände, Decken, Dächer, Brüstungen, Stürze und Treppen. Ebenfalls einzutragen sind Materialbezeichnungen und Angaben über den Aufbau von Boden-, Decken- und Dachkonstruktionen. Auch das angewachsenene wie auch das neu gestaltete Terrain muss auf dem Schnitt ersichtlich sein. Gebäudeteile, die hinter der Schnittebene liegen, werden ebenfalls dargstellt.

F A Fassaden/Ansichten

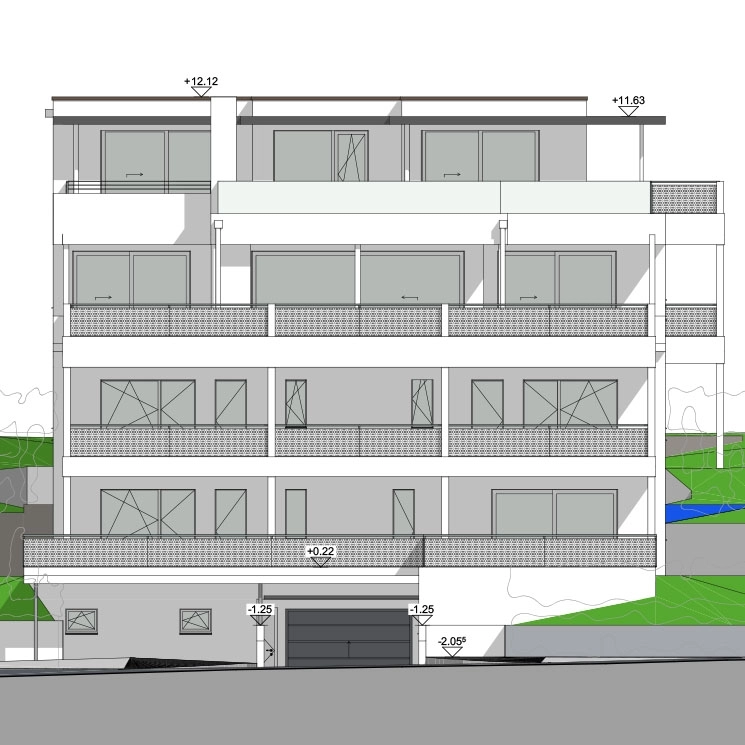

Im Fassadenplan werden alle sichtbaren Konstruktionsteile, soweit dies zeichentechnisch möglich ist, dargestellt, wie beispielsweise Dachgesimse, Dachrinnen und Ablaufrohre, Fenstereinfassungen, Sockellinien, Geländer, Mauerwerkfugen und Platteneinteilungen. Bei den Fenstern werden die Sprossenteilung und die Öffnungsart abgegeben. Die dargestellten Materialien werden bezeichnet und das gewachsenene und neu gestaltete Terrain eingetragen.

F A Detailpläne

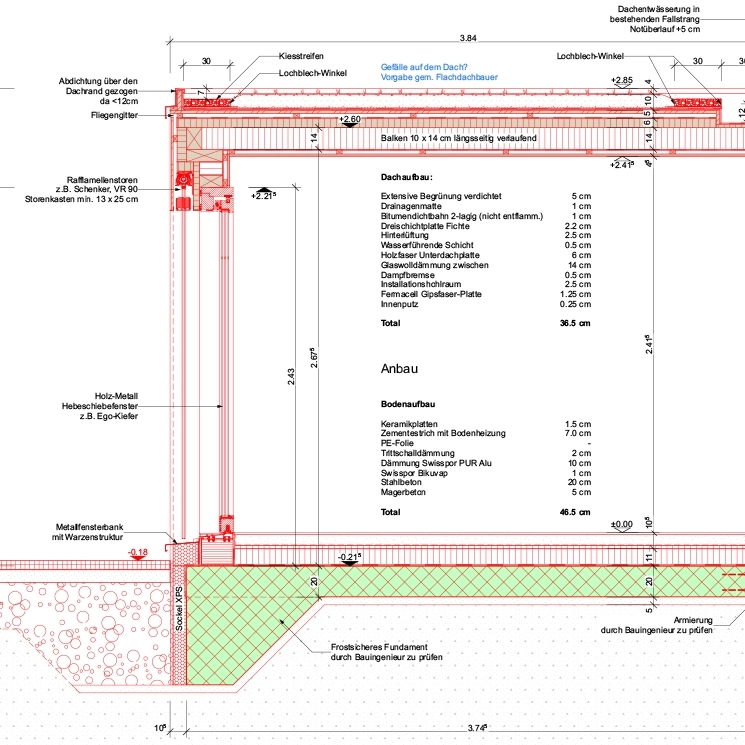

Danach werden in Detailplänen Einzelheiten einer "gröberen Zeichnung" in einem geeigneten Masstab, wenn nötig sogar Massstab 1:1 dargestellt werden, um Aufbau und Anschlüsse besser erkennen zu lassen. Ein Detailplan beinhaltet im Vergleich zum Werkplan "zusätzliche Angaben", der Informationsgehalt der Detailzeichnung geht folglich über den der Werkzeichnung hinaus. Die Darstellung erfolgt in den Massstäben 1:20, 1:10, 1:5, 1:1.
